消失模鑄造的過程中型砂是少不了的，型砂是鑄造的重要材料之一，同時(shí)型砂的選用也是十分講究的，如果型砂選用不對(duì)的情況下是會(huì)造成鑄件出現(xiàn)缺陷的，所以選砂的時(shí)候一定要符合要求，現(xiàn)在的消失模鑄造一般都會(huì)選用石英砂、硅砂或者是寶珠砂，其中寶珠砂受到大眾的青睞，那么為什么都喜歡使用寶珠砂呢？寶珠砂有什么優(yōu)點(diǎn)呢？今天龍尊小編就來(lái)跟大家聊一聊消失模鑄造使用寶珠砂的好處及選砂要求，下面就一起來(lái)看看吧！
一、消失模鑄造使用寶珠砂的好處
寶珠砂又叫做電熔陶粒，主要是對(duì)熔融狀態(tài)下的優(yōu)質(zhì)煅燒鋁礬土原料進(jìn)行噴霧處理，得到形狀為球狀或接近球狀、表現(xiàn)光滑的砂粒，現(xiàn)在在消失模鑄造上使用較多。
1、因?yàn)閷氈樯坝射X礬土熔融吹制而成，所以熱膨脹系數(shù)小，用其配置型砂，鑄件不會(huì)產(chǎn)生膨脹缺陷，這方面可以與鋯英砂媲美。另外寶珠砂熱導(dǎo)率大，耐火度高且呈中性，不與鐵的氧化物等反應(yīng)，不為金屬液潤(rùn)濕，抗粘砂作用較強(qiáng)。粉化很少，回用再生性好，無(wú)矽粉危害，較為環(huán)保。

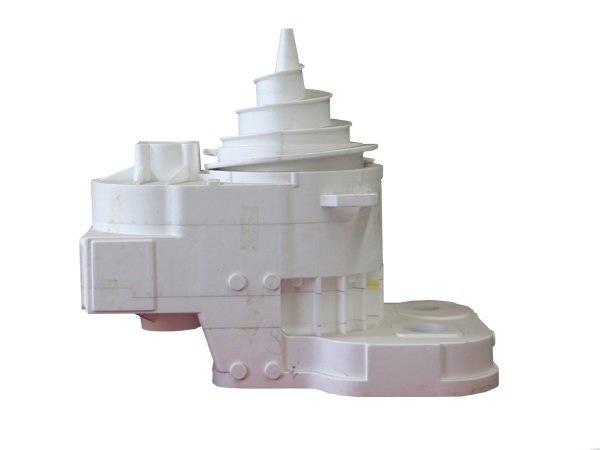

2、消失模鑄造澆注期間將伴隨著泡沫模樣的裂解和燃燒，產(chǎn)生大量的氣體或液態(tài)熱解產(chǎn)物，因此砂子必須具有足夠的透氣性以防阻礙殘留物的溢出，而寶珠砂的透氣性是很不錯(cuò)的。
3、另外寶珠砂每年的損耗量在5%以下，噸鑄件耗砂量為1.5~2kg,從而直接抵消了寶珠砂由于價(jià)格高而造成的高成本，大大降低了生產(chǎn)成本。
4、普通的硅砂作為消失模鑄造用砂時(shí)，由于硅砂易破碎粉化，車間粉塵過多達(dá)不到環(huán)保的要求，也易使鑄造工人產(chǎn)生職業(yè)病（硅肺?。?，采用寶珠砂凈化了車間環(huán)境，保證了工人的身體健康，同時(shí)降低了鑄件生產(chǎn)成本。
5、另外寶珠砂粒形為球形，流動(dòng)性好及透氣性高，能預(yù)防和減少夾渣、氣孔等鑄造類缺陷。
6、寶珠砂耐高溫且屬于中性材料，采用寶珠砂做消失模填充砂，不僅可已生產(chǎn)鑄鐵和鑄鋼，還可以生產(chǎn)高錳鋼及耐熱鋼，對(duì)于生產(chǎn)多樣化材質(zhì)鑄件廠家降低了原材料的采購(gòu)成本。
二、消失模鑄造選砂的要求
1、注意形狀
消失模鑄造用砂的是形狀。一定要圓形砂粒，因?yàn)閳A形砂粒，橫向送砂性能好，比如寶珠砂，在生產(chǎn)試驗(yàn)過程中，可以橫向送砂近200mm,而精致石英砂50mm都送不了，安息角達(dá)60°。圓形砂粒緊實(shí)時(shí)砂子下沉量非常小，寶珠砂每米下沉約30mm,人造石英砂可多達(dá)80mm.所以使用多角砂時(shí)，鑄件折角處易長(zhǎng)瘤子。
2、注意粒度均勻
粒度均勻的型砂透氣性好，緊實(shí)下沉系數(shù)也低。粒度不均的砂，緊實(shí)下降量也大，然后再考慮耐火度等其它因素。
3、注意結(jié)晶水含量
一般的型砂在澆注后都可發(fā)現(xiàn)塑料薄膜下有大量水珠，距離鑄件周圍100-150mm左右的砂層像淋了水一樣濕漉漉的。這是因?yàn)榻佑|鑄件的型砂內(nèi)的結(jié)晶水揮發(fā)后，遇冷再度凝結(jié)成水的緣故，此時(shí)鑄件表面會(huì)有大量氣孔，同時(shí)涂料層下面會(huì)有積碳，像是燃燒不干凈的樣子；或是負(fù)壓不夠的樣子，都是型砂中結(jié)晶水的原因。
4、注意圓整性透氣性
為了保證消失模原砂有足夠的流動(dòng)性來(lái)填充泡沫模樣的復(fù)雜深腔部位，再加上較厚的涂料層具有一定的機(jī)械強(qiáng)度來(lái)防止塌箱，因此消失模鑄造要求原砂的圓整性要足夠好。另外消失模鑄造澆注期間將伴隨著泡沫模樣的裂解和燃燒，產(chǎn)生大量的氣體或液態(tài)熱解產(chǎn)物。因此砂子必須具有足夠的透氣性以防阻礙殘留物的溢出。
以上就是消失模鑄造使用寶珠砂的好處及選砂要求的全部?jī)?nèi)容，就以上內(nèi)容來(lái)看使用寶珠砂的好處是有很多的，不管是透氣性上還是粒型上等都是有很不錯(cuò)的表現(xiàn)的，所以大多選擇使用寶珠砂 ，當(dāng)然型砂在使用的時(shí)候還是要根據(jù)情況要求選擇合適的型砂，這樣才能夠保證鑄件的正常生產(chǎn)制作。今天龍尊小編的分享就是這些了 ，大家如果有什么疑問或者是需求都可以進(jìn)行留言或者是電話咨詢，龍尊
消失模模具廠家歡迎您的咨詢與訂購(gòu)！
